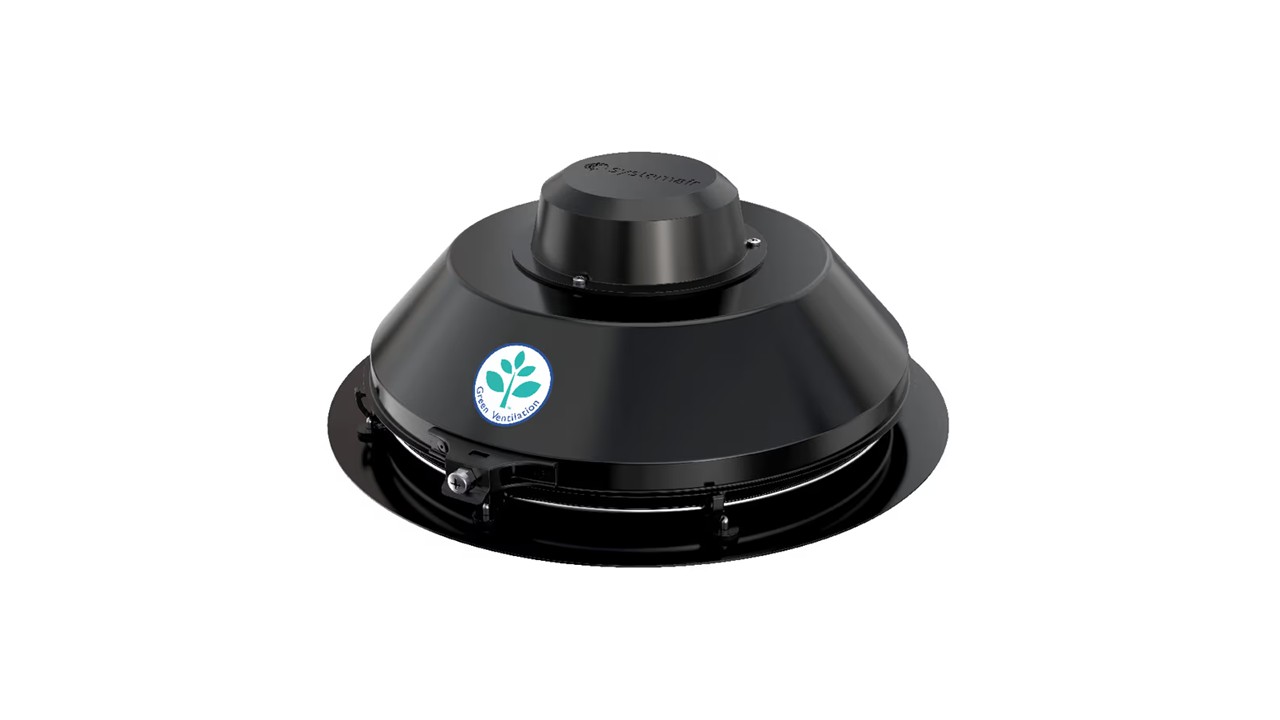

Systemair TFSR 200 EC svart er en robust og effektiv takvifte med rund fotplate, horisontalt utløp og energieffektiv EC-motor. Viften er utviklet for både private og kommersielle ventilasjonsanlegg, og kombinerer høy kapasitet med enkel regulering og servicevennlig konstruksjon.
Modellen har artikkelnummer 525800 og er beregnet for Ø200 mm kanaltilkobling.
Fleksibel takvifte for mange bruksområder
TFS-serien er konstruert for enkel montering på ulike typer taksokler og kan brukes i en rekke ventilasjonsløsninger.
TFSR 200 EC kan monteres på både horisontale og skrå takflater. Systemair anbefaler at viften installeres sammen med en egnet taksokkel.
Den svarte pulverlakkerte utførelsen gir et diskret uttrykk og god beskyttelse ved utendørs bruk.
Energieffektiv EC-motor
TFSR 200 EC er utstyrt med en høyeffektiv EC-ytterrotormotor med lang levetid.
EC-motoren gjør det mulig å regulere viftens kapasitet etter behov og kan bidra til lavere energiforbruk sammenlignet med tradisjonell drift på fast hastighet.
Viften har integrert potensiometer for justering av arbeidspunkt og kan også kombineres med ekstern regulering.
Viften kan blant annet styres med:
- trinnløs hastighetsregulator
- timer
- termostat
- hygrostat
- 0–10 V-signal
Integrert motorvern og mykstart
EC-motoren har integrert elektronisk termisk motorvern.
Motorvernet inkluderer blant annet:
- beskyttelse mot låst rotor
- elektronisk temperaturbeskyttelse
- mykstart
Hvis motorvernet løser ut, kan det normalt resettes ved å koble fra strømmen i omtrent 60 sekunder før viften startes på nytt.
Robust konstruksjon for utendørs bruk
Viftehuset er produsert i galvanisert stål og pulverlakkert for ekstra beskyttelse mot vær og belastning.
Viften er konstruert for langvarig og kontinuerlig drift, og motoren er utstyrt med kulelager med lang levetid.
Systemair anbefaler kontinuerlig drift av takviften for å redusere risikoen for problemer med is og kondens.
Enkel service med swing out-funksjon
TFSR 200 EC er konstruert for enkelt vedlikehold.
Dekselet har en praktisk swing out-funksjon, som gjør det enklere å komme til viften ved inspeksjon, rengjøring og service.
På toppen av dekselet sitter det også en integrert av/på-servicebryter.
Tekniske data
| Egenskap | Verdi |
|---|---|
| Modell | Systemair TFSR 200 EC svart |
| Artikkelnummer | 525800 |
| Motortype | EC |
| Spenning | 230 V |
| Fase | 1~ |
| Frekvens | 50/60 Hz |
| Effekt | 83 W |
| Strøm | 0,767 A |
| Maks. luftmengde | 782 m³/h |
| Turtall | 2571 o/min |
| Kanaltilkobling | Ø200 mm |
| Maks. temperatur transportert luft | 60 °C |
| Kapslingsklasse motor | IP54 |
| Isolasjonsklasse | B |
| Vekt | 5,4 kg |
| Farge | Svart |
| Kanaltilkobling | Sirkulær |
Kapasitet og ytelse
Systemair TFSR 200 EC har en maksimal luftmengde på opptil 782 m³/h.
Ved nominelt driftspunkt er oppgitt nominelt trykk 284 Pa.
Dette gjør modellen godt egnet til avtrekksanlegg der det er behov for høyere luftmengde enn mindre Ø160-modeller kan levere.
Den regulerbare EC-motoren gjør det mulig å tilpasse viftehastigheten til det faktiske behovet i anlegget.
Dimensjoner
For TFSR 200 EC gjelder følgende hovedmål:
| Mål | Dimensjon |
| A | 150 mm |
| B | 187 mm |
| ØC | 364 mm |
| ØD | 439 mm |
| HC | 250 mm |
Viften leveres for Ø200 mm kanaltilkobling. Påstikket er ikke montert på viften ved levering.
Typiske bruksområder
Systemair TFSR 200 EC kan brukes i mange typer avtrekksanlegg, blant annet:
- boliger
- næringsbygg
- lager
- verksted
- garderober
- tekniske rom
- mindre industrilokaler
- generell avtrekksventilasjon
Riktig dimensjonering av kanalnett, luftmengde og trykkfall er viktig for å sikre ønsket kapasitet og lavest mulig støynivå.
ErP og energieffektivitet
Systemair TFSR 200 EC er i samsvar med ErP 2018.
Den har integrert variabel hastighetsstyring og er konstruert med fokus på energieffektiv drift.
Montering
TFSR 200 EC skal monteres på tak i horisontal eller skrå stilling.
For en komplett installasjon anbefales bruk av egnet taksokkel og relevant mekanisk og elektrisk tilbehør.
Elektrisk arbeid og tilkobling til fast installasjon skal utføres i henhold til gjeldende krav.
